耐力強家 コンクリート補強曲げ試験
試験日：2005年10月7日（試験体コンクリート製作日：2005年9月1日・CFP補強片製作日：2005年10月3日）
試験方法：下部試験治具、支間450mmの支持台の上に試験片を載せる。
上部試験治具、支間200mmの加圧台を毎分2mmの速さで試験片が破壊するまで行い、破壊荷重を測定する。
試験場所：

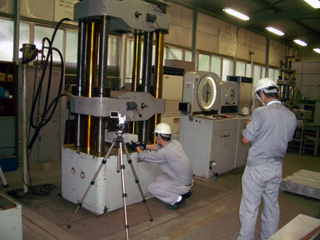

試験設備：曲げ試験機（アムスラー試験機最大荷重１００ｔ）
|

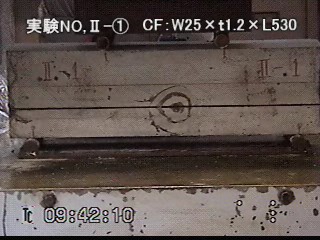

実験NO,Ⅱ-① CFPスリット補強 CF：W25mm×t1.2mm×L530mm 1枚使用 破壊荷重：9.70 tf 破壊時タワミ：3.30mm |

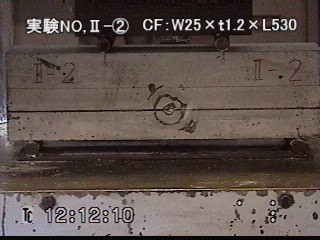

実験NO,Ⅱ-② CFPスリット補強 CF：W25mm×t1.2mm×L530mm 1枚使用 破壊荷重：11.95 tf 破壊時タワミ：3.52mm |

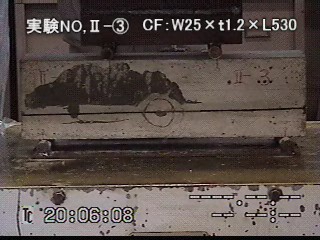

実験NO,Ⅱ-③ CFPスリット補強 CF：W25mm×t1.2mm×L530mm 1枚使用 破壊荷重：11.01 tf 破壊時タワミ：3.38mm |
|

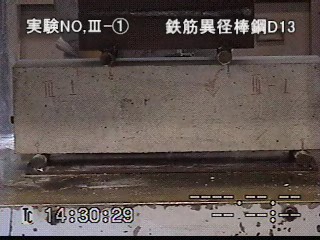

実験NO,Ⅲ-① 鉄筋異径棒鋼 D13 1本 破壊荷重：10.50 tf 破壊時タワミ：2.65mm |

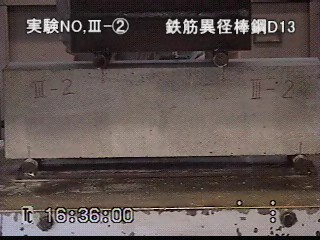

実験NO,Ⅲ-② 鉄筋異径棒鋼 D13 1本 破壊荷重：10.80 tf 破壊時タワミ：2.00mm |

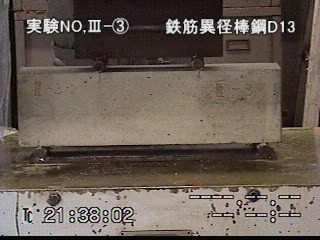

実験NO,Ⅲ-③ 鉄筋異径棒鋼 D13 1本 破壊荷重：13.25 tf 破壊時タワミ：2.90mm |
|

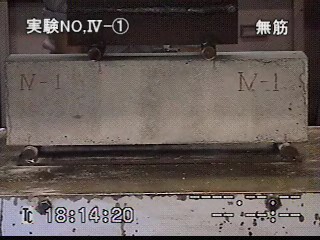

実験NO,Ⅳ-① 無筋 破壊荷重：3.16 tf 破壊時タワミ：0.82mm |

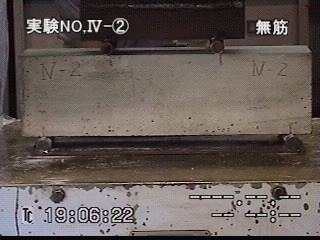

実験NO,Ⅳ-② 無筋 破壊荷重：3.18 tf 破壊時タワミ：0.88mm |

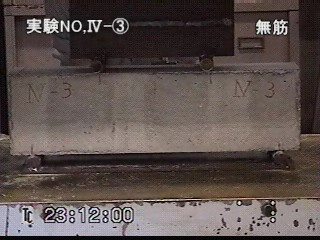

実験NO,Ⅳ-③ 無筋 破壊荷重：2.81 tf 破壊時タワミ：0.72mm |
※CFPとは、カーボンファイバープレートの略です。
